Coperture e pannelli coibentati

ISOGREK h 28 è un pannello monolamiera ottenuto dall’accoppiamento di un resistente profilo metallico h 28 mm ad uno strato di poliuretano ad alta densità schiumato in continuo. Essendo modulare, leggero, isolato e resistente si adatta ad ogni tipo di impiego per il tamponamento dell’involucro esterno dell’edificio.

Materiali e qualità:

ISOGREK h 28 è realizzato mediante un processo produttivo in continuo, attraverso l’impiego di tecnologie altamente innovative che consentono di avere una densità di poliuretano superiore ad un semplice pannello monolamiera. Questa caratteristica, abbinata alla geometria a 9 greche della sezione, rende il prodotto altamente resistente ai carichi concentrati.

Riduzione effetto condensa:

ISOGREK h 28 è una perfetta barriera al vapore. L’aria umida condensa sulle superfici fredde, pertanto il poliuretano rende isolato termicamente il supporto ed evita la formazione di acqua sul lato interno del pannello.

Isolamento termico e acustico:

ISOGREK h 28 ha tutte le caratteristiche ed i vantaggi di una semplice lamiera grecata: (leggerezza, modularità, versatilità e costi contenuti) ma offre anche discreto isolamento termico e considerevole attenuazione del rumore dovuto alla pioggia.

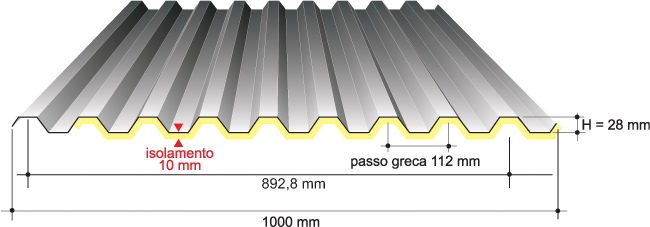

Dimensioni

larghezza mm 1000

lunghezza a richiesta da produzione in continuo.

Spessore standard di poliuretano fuori greca (S): mm 10

Supporto esterno: acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato.

Isolamento con schiumatura in continuo: resine poliuretaniche (PUR) - densità 60 ±2 Kg/m³

Trattamenti protettivi per supporto esterno: preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.

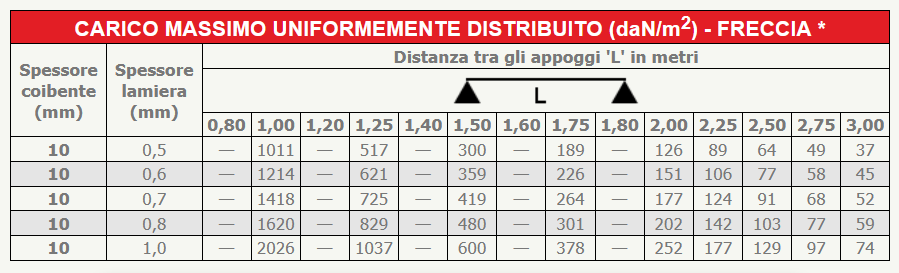

TABELLA CARICHI ACCIAIO

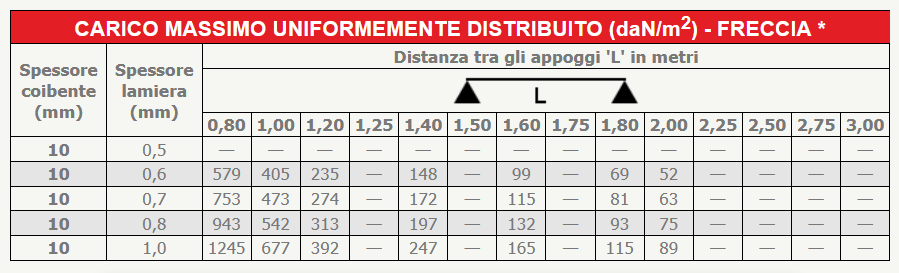

TABELLA CARICHI ALLUMINIO

Approfondimenti sul rapporto di prova:

(Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la portata del pannello. Sarà onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori e la qualità di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/o il progettista sono tenuti a specificare spessore, qualità e tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.

* freccia = 1/200 L
